Тормозные рычаги

Сердце тормозного механизма - тормозные рычаги. Они устанавливаются на передней и задней вилках. Так же, как и рукоятки, конструктивно почти все тормозные рычаги похожи друг на друга. Рычаги, относящиеся к верхнему ценовому диапазону, изготавливаются из высококачественных материалов, поэтому имеют высокую жесткость при малом весе. Другое отличие дорогих тормозов от дешевых - в траектории движения тормозных колодок. В большинстве конструкций тормозов V-BRAKE колодки при торможении двигаются по дуге окружности, но некоторые тормозные рычаги имеют механизм, обеспечивающий строго поступательное перемещение тормозных колодок. Такой механизм имеют тормоза, относящиеся к группам SHIMANO DEORE LX и старше.

При покупке новых тормозных рычагов надо учесть, что рычаги делаются разными для резьбовых и безрезьбовых тормозных колодок. Если вы купите рычаги не того типа, то вам придется покупать и другие колодки.

Тормозной рычаг и колодка с резьбовым штифтом. На штифте колодки имеется резьба, колодка крепится к рычагу гайкой.

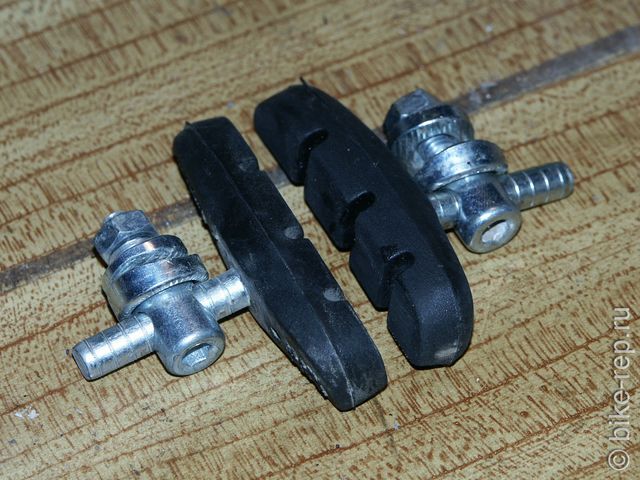

Тормозной рычаг и колодка с безрезьбовым штифтом. Колодка крепится к рычагу с помощью анкерного болта.

Другая возможная несовместимость - между тормозной рукояткой и рычагами. Если расстояние между тормозной колодкой и креплением троса значительно отличается от того, что было на старом рычаге, то тормозной механизм не будет нормально работать.

Схема тормозов SHIMANO DEORE XT (BR-M750) в виде файла PDF (200 kb)
Схема тормозов SHIMANO DEORE (BR-M510) в виде файла PDF (116 kb)
Схема тормозов SHIMANO ALTUS (BR-M420) в виде файла PDF (158 kb)

Снятие тормозных рычагов.
Установка тормозных рычагов.
Настройка тормозных рычагов.
