Установка шатунов OCTALINK
![](images/Thumbs/THMB0026.JPG) |

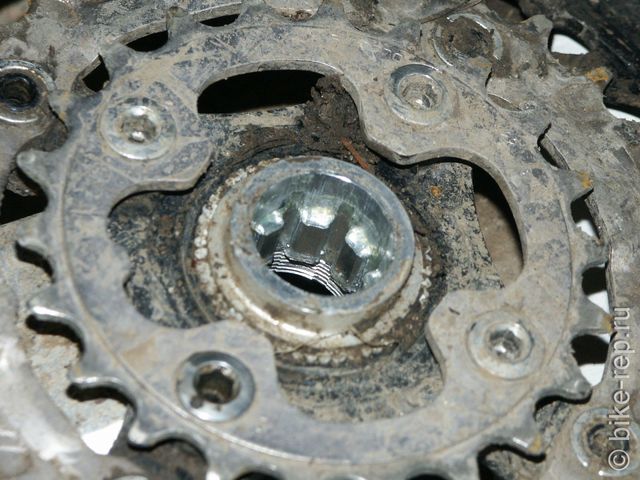

0. Сначала нанесем немного смазки на внутреннюю часть шатуна.
Если ставим правый шатун, то не забудем надеть цепь на кареточный узел рамы.
|
![](images/Thumbs/THMB0025.JPG) |
![](images/Thumbs/THMB0049.JPG) |
1. Надеваем шатун на ось. Смазываем резьбу полого болта и шайбу.
Надеваем шайбу на болт, и заворачиваем его шестигранником на 10 до упора. (если кто-то будет мерить момент - для шатунов SHIMANO DEORE / LX / XT и XTR - он должен быть в пределах 35-50 Нм) |
![](images/Thumbs/THMB0048.JPG) |
![](images/Thumbs/THMB0046.JPG) |
2. Устанавливаем пыльник.
Вворачиваем пыльник в шатун. Для этого на пыльнике есть два отверстия, в которые, видимо, надо вставить какой-то специальный ключ.
Я такого ключа не встречал, и пользовался обычной шпилькой из куска стальной проволоки. |
![](images/Thumbs/THMB0045.JPG) |
![](images/Thumbs/THMB0044.JPG) |
3. Надеваем цепь
Готово. |
|
|
