Что такое ChainLine и с чем его едят.

Начинающие веломеханики, решившие заменить каретку на более совершенную, обычно не испытывают никаких трудностей. Просто надо купить каретку более высокого уровня, но с точно такими же параметрами (ширину кареточного узла, длину вала каретки, и шаг резьбы), как и у старой.

Но при замене шатунов и звездочек системы зачастую происходят проблемы – звездочки начинают цепляться за раму, или перестают переключаться передачи на передних звездочках. Как сделать так, чтобы этого не происходило?

У рамы есть такой важный параметр, как линия цепи (по английски - Chainline). Он определяется шириной кареточного узла рамы, а также линейными и угловыми размерами заднего треугольника. Этот параметр определяет, на каком расстоянии от центра рамы должны находиться звездочки системы, чтобы все переключатели работали, как следует. Если каретка (точнее, ее длина вала), и/или система не обеспечивают требуемую величину Chainline, то переключатель может работать неправильно. Величина ChainLine измеряется в миллиметрах.

В технических описаниях шатунов и систем всегда указывают рекомендуемый ChainLine. В частности, у Шимано в серии Деор есть две разновидности шатунов (FC-M531 и FC-M530) Отличаются они главным образом этим самым Chainline, и предназначены для кареток с осями различной длины. Поэтому рекомендуется перед тем, как снимать старые компоненты, измерить Chainline рамы, и новые подбирать, уже зная эту величину.

Как измерить ChainLine.

Для этого потребуется штангенциркуль. Измеряем расстояния А и B:

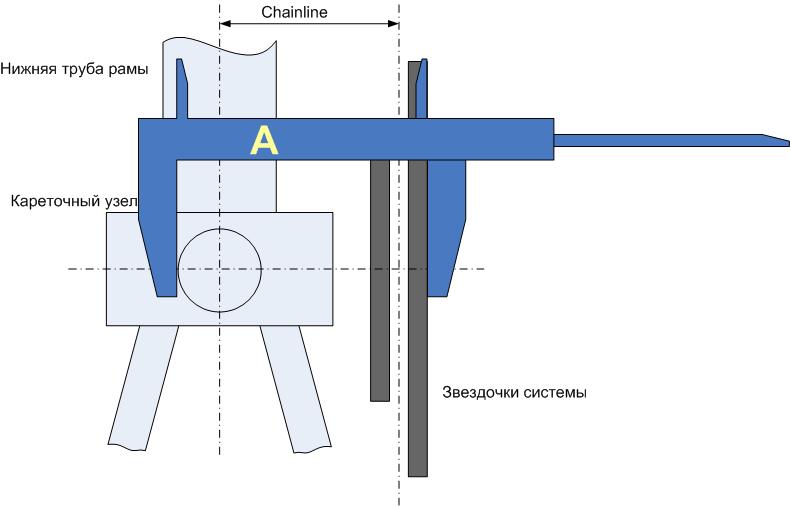

А - это расстояние (в мм) между наружной плоскостью большой звездочки и левым краем подседельной трубы рамы.

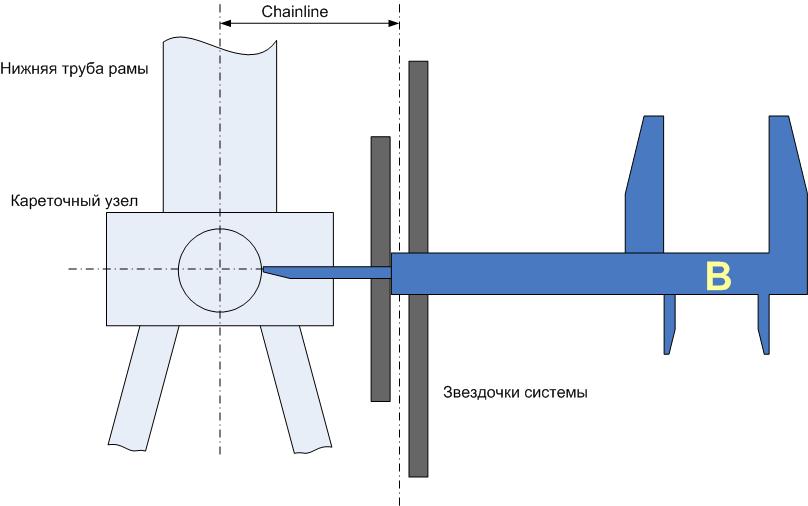

В - это расстояние (в мм) между наружной плоскостью маленькой звездочки и правым краем подседельной трубы рамы.



Величину Chainline (мм) вычисляют по формуле:

Например, в результате измерений получилось: А = 72 мм, В = 25 мм. Подставляем А и В в формулу и получаем

Значит, Chainline нашего велосипеда оказывается 47.5 мм. И шатуны со звездочками надо подбирать, исходя из этой величины. Разница между величинами Chainline рамы и шатунов не должна превышать 0.5 мм. В нашем случае подойдут шатуны с величиной Chainline, находящейся в диапазоне 47 – 48 мм. Значит, в магазине надо просить продавца подобрать шатуны именно с таким значением ChainLine. Теперь грамотный продавец сможет сразу предложить вам то, что нужно.
