Сборка и смазка задней втулки (с навернутой трещоткой).

При сборке задней втулки надо учесть, что правый и левый концы оси отличаются. Правый конус наворачивается на ось намертво, фиксируется контргайкой и никогда не снимается с оси, а все регулировки делаются левым конусом. Важно не перепутать, с какой стороны втулки вставлять ось с правым конусом.

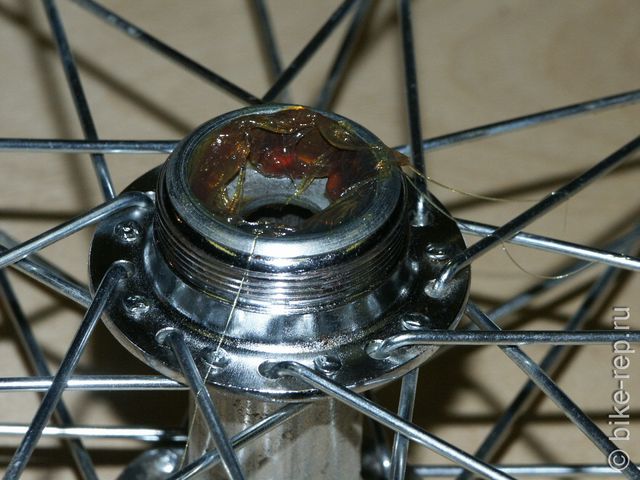

Закладываем в корпус втулки, в чашки подшипников,  с обеих сторон  новую смазку (густую).

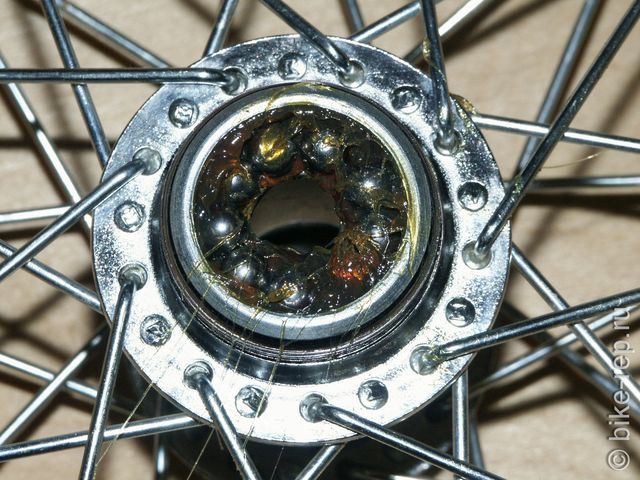

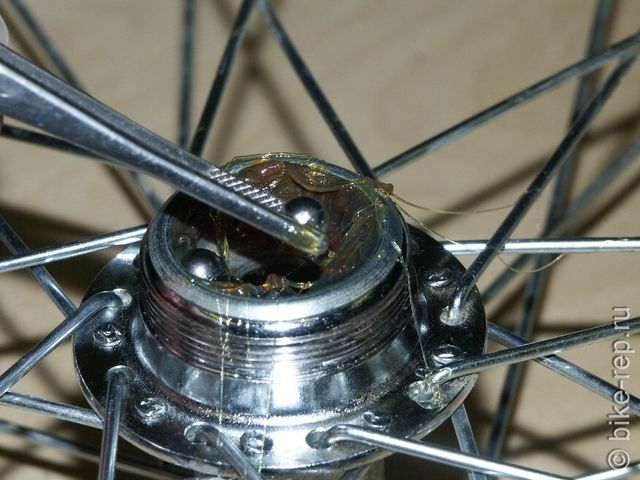

Пинцетом берем шарики, и вдавливаем их в слой этой смазки. Слой должен быть достаточен для того, чтобы шарики не выкатывались из втулки.

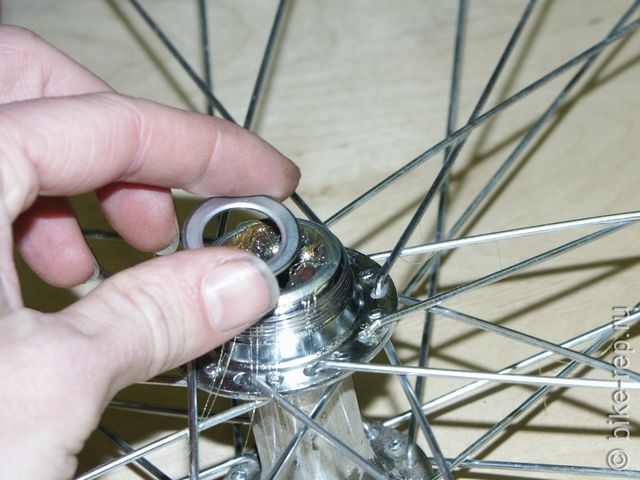

С правой стороны втулки на шарики накладываем шайбу.

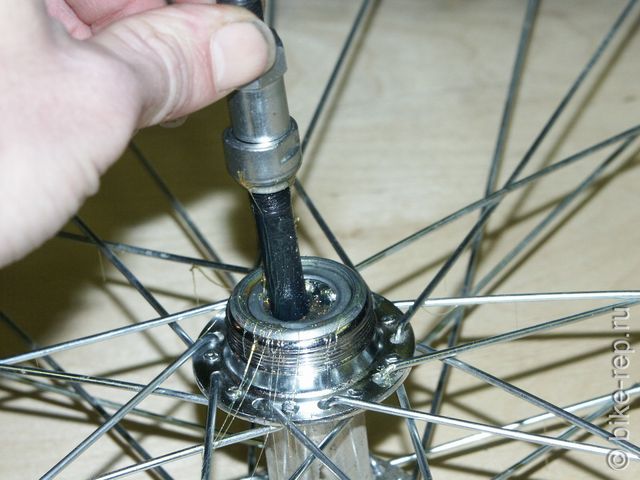

Вставляем  ось с правым конусом. Вставляем его осторожно, чтобы с противоположной стороны не вытолкнуть осью шарики из чашки подшипника.

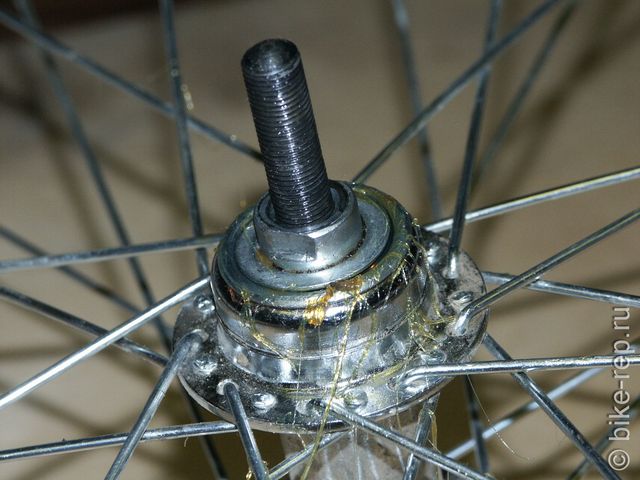

Наворачиваем на ось левый конус, почти до упора, но не затягиваем его. Надеваем шайбы в правильной последовательности  и навинчиваем контргайку.


Втулка почти собрана, осталось отрегулировать подшипники.
