Сборка и установка разборной каретки

Разборная каретка очень похожа на ту, которая используется на отечественных велосипедах, поэтому и процесс сборки и регулировки не отличается сложностью.

Перед сборкой надо промыть все детали в каком-нибудь растворителе (я использую керосин), протереть тряпочкой, и просушить. Бензин использовать не рекомендую - он может повредить пластмассовые сальники в чашках. Промыть следует и новую каретку - смазка на ней, скорее всего, консервирующая.
Неплохо также проверить кареточный узел рамы на предмет отсутствия повреждений и всякого мусора. Я несколько раз находил там стружку, опилки, которая проваливалась в кареточный узел из подседельной трубы рамы. Попав в подшипники, опилки не будут способствовать легкому ходу велосипеда.

Установка каретки производится в порядке, обратном снятию.

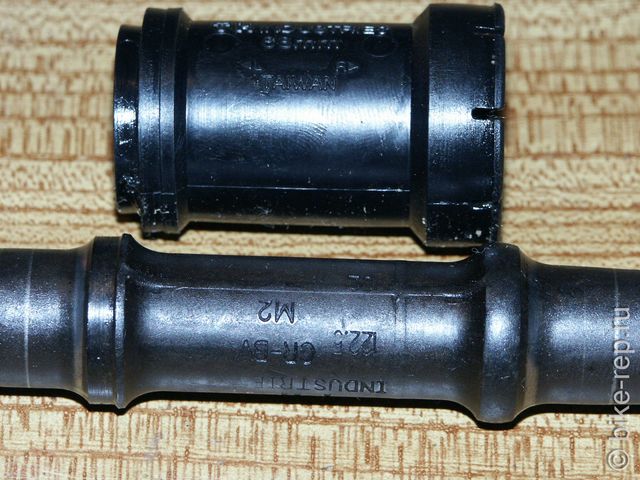

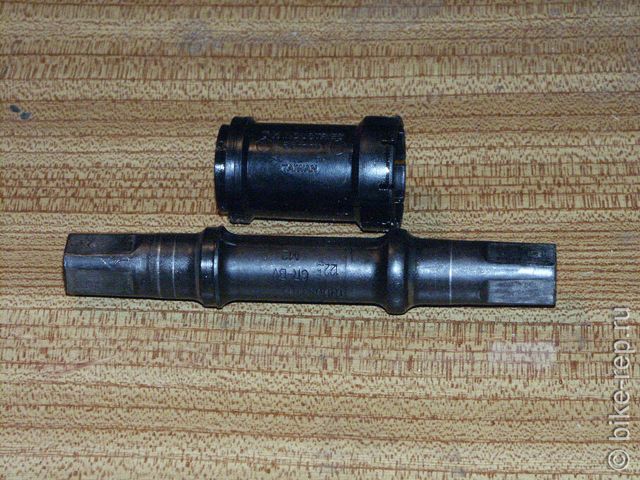

0. При сборке каретки самое сложное  - не перепутать концы оси каретки - ее правая и левая стороны отличаются. Обычно на оси или на пластмассовом кожухе (на некоторых каретках этот кожух не предусмотрен)  нанесены буквы, соответствующие сторонам оси.

Чашки перепутать не удастся - у них разная резьба (у левой чашки - правая и наоборот)

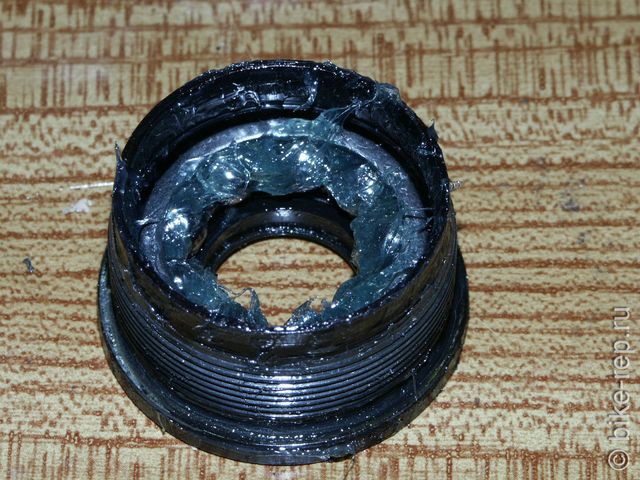

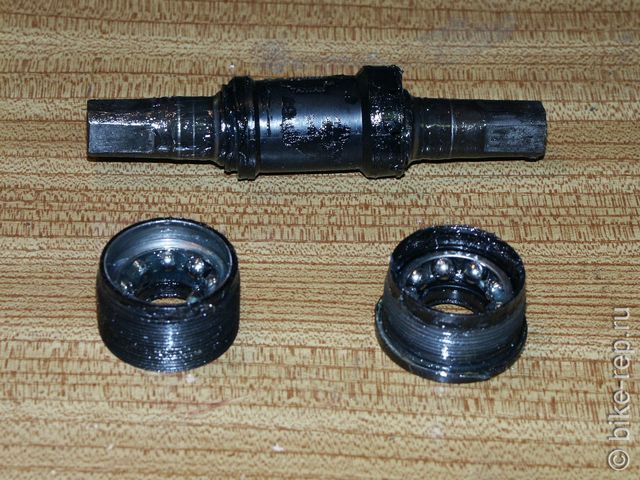

1. Надеваем пластмассовый кожух на ось. Подшипники вкладываем в чашки. Если подшипники имеют сепараторы, то укладываем их сепаратором наружу (шариками - внутрь чашек). Смазываем подшипники густой смазкой Этой же смазкой смазываем резьбу обеих чашек.

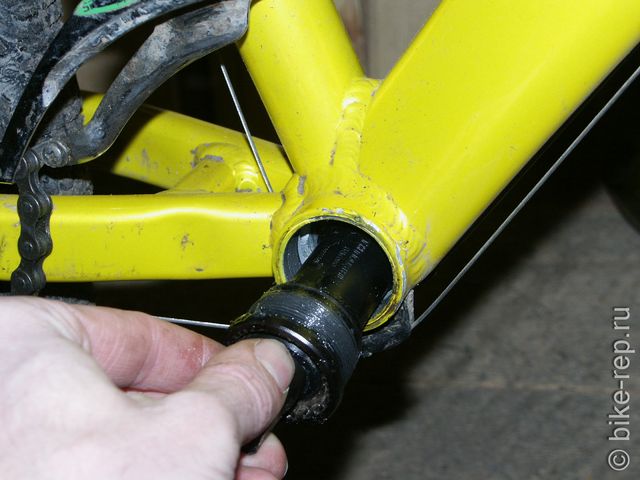

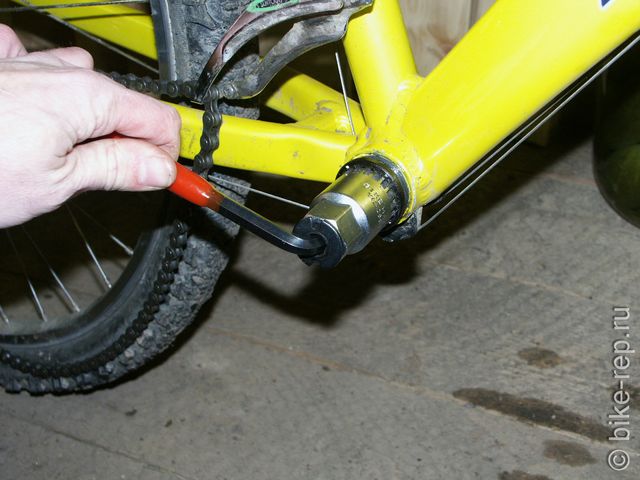

2. Сборку начинаем с правой стороны. Вставляем ось в правую чашку, и ввинчиваем эту чашку в раму до упора. Для этого нужен шлицевой ключ для каретки. Правая чашка имеет левую резьбу.

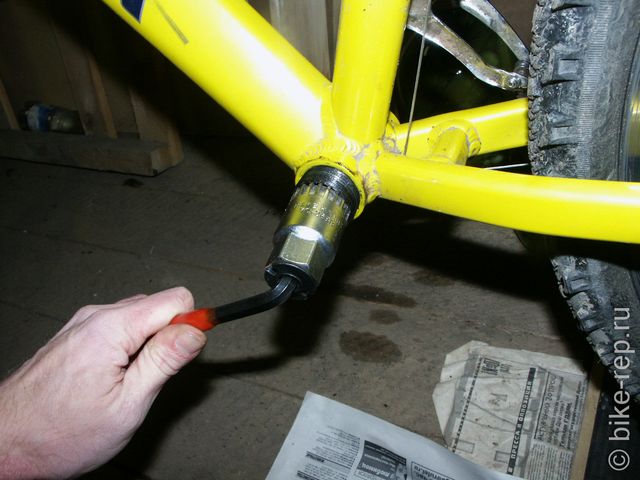

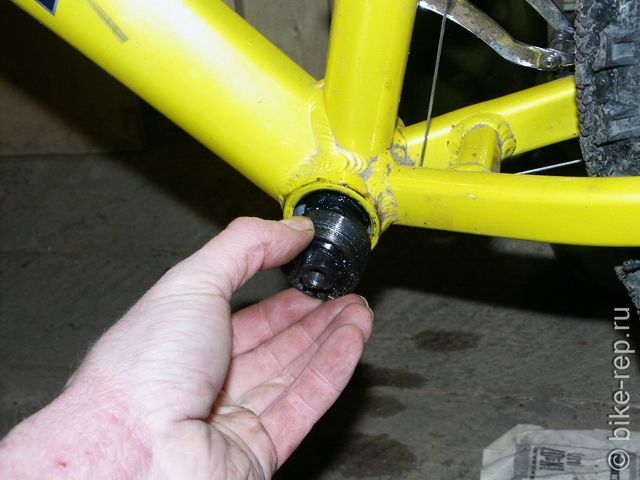

3. Теперь аналогично вворачиваем с другой стороны левую чашку. Она имеет правую резьбу.Переходим к регулировке каретки. (можно сразу к п.1)
